건설철물
고강도 철근 이음용 슬리브
토목, 건축, PC 조립 현장에서 철근에 물리적·화학적 변화를 주지 않고 정확하고 안정적인 연결을 구현하는 철근 연결 장치입니다.
시공 조립 오차를 고려하여 조립 용이성 및 작업성을 극대화하였으며, 시공 품질과 안정성을 동시에 확보할 수 있습니다
시공 조립 오차를 고려하여 조립 용이성 및 작업성을 극대화하였으며, 시공 품질과 안정성을 동시에 확보할 수 있습니다

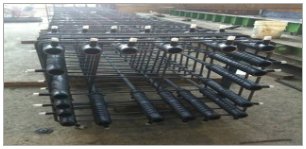

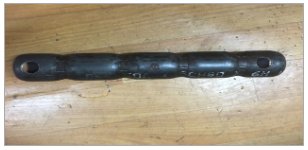

SPS의 구성 요소
역학적 특성 및 구조안정성 평가

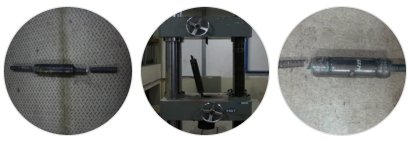

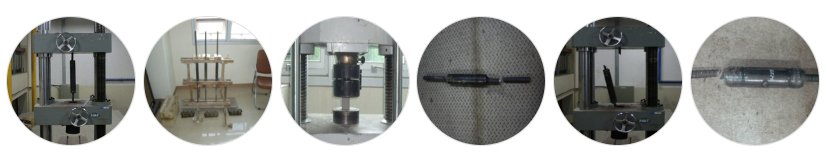

철근 인발 시험
인장강도[Mpa]
| 구분 | 실험결과 | KS[SD500]기준 | 비고 |
|---|---|---|---|
| D19 | 710 | 620 이상 [KS D 3504] | 품질확보 |
| 659 | 620 이상 [KS D 3504] | 품질확보 | |
| 658 | 620 이상 [KS D 3504] | 품질확보 | |
| D22 | 681 | 620 이상 [KS D 3504] | 품질확보 |
| 687 | 620 이상 [KS D 3504] | 품질확보 | |
| 674 | 620 이상 [KS D 3504] | 품질확보 | |
| D25 | 692 | 620 이상 [KS D 3504] | 품질확보 |
| 693 | 620 이상 [KS D 3504] | 품질확보 | |
| 695 | 620 이상 [KS D 3504] | 품질확보 | |
| D29 | 680 | 620 이상 [KS D 3504] | 품질확보 |
| 669 | 620 이상 [KS D 3504] | 품질확보 | |
| 669 | 620 이상 [KS D 3504] | 품질확보 | |
| D32 | 700 | 620 이상 [KS D 3504] | 품질확보 |
| 693 | 620 이상 [KS D 3504] | 품질확보 | |
| 683 | 620 이상 [KS D 3504] | 품질확보 | |
| D35 | 707 | 620 이상 [KS D 3504] | 품질확보 |
| 691 | 620 이상 [KS D 3504] | 품질확보 | |
| 672 | 620 이상 [KS D 3504] | 품질확보 |
·KS D 3504 규정에 의거 SD500의 경우 철근의 인장강도 620 Mpa 이상의 규정을 만족하여 구조 안정성을 확보
·충전 모르타르의 경우 압축강도 70MPa 이상의 제품을 사용
·충전 모르타르의 경우 압축강도 70MPa 이상의 제품을 사용
타사 제품과 형상 비교

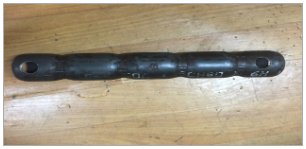

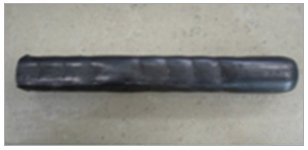

JINYOUNG
제품 형상 단일화
기성품 활용으로 경쟁력 확보
기성품 활용으로 경쟁력 확보

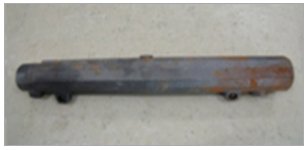

A사 디자인 출원
제품형상에 따른 비용 증가
제품 디자인 미흡
제품 디자인 미흡
B사 특허 등록
Taper 형상 피복두께 확보 곤란
주물 제작 단가 과다
주물 제작 단가 과다
제품의 특징 [SPS]
강관 기성품 사용으로 경제성이 우수합니다.
전단방지턱 설계로 콘크리트 압축력 활용이 가능합니다.
슬리브 주변 마찰력 및 철근 인발 저항력이 증대되었습니다.
11.5~26.9mm 확보로 현장 적용성을 높였습니다.
FEM(유한요소법) 수치해석을 통해 구조적 안정성 검증을 완료 완료하였습니다.
SPS 슬리브는 안정성과 경제성을 동시에 갖춘 철근 연결 솔루션으로, 현장 시공성과 품질을 최우선으로 고려한 제품입니다.
전단방지턱 설계로 콘크리트 압축력 활용이 가능합니다.
슬리브 주변 마찰력 및 철근 인발 저항력이 증대되었습니다.
11.5~26.9mm 확보로 현장 적용성을 높였습니다.
FEM(유한요소법) 수치해석을 통해 구조적 안정성 검증을 완료 완료하였습니다.
SPS 슬리브는 안정성과 경제성을 동시에 갖춘 철근 연결 솔루션으로, 현장 시공성과 품질을 최우선으로 고려한 제품입니다.

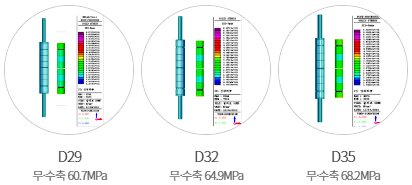

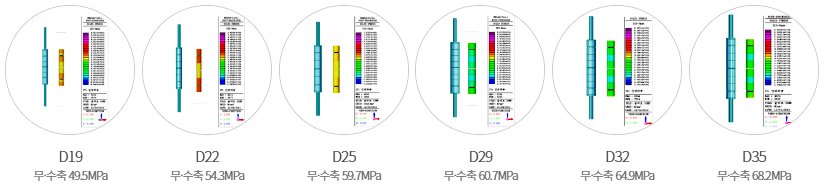

수치해석 (FEM)
