시스템찬넬

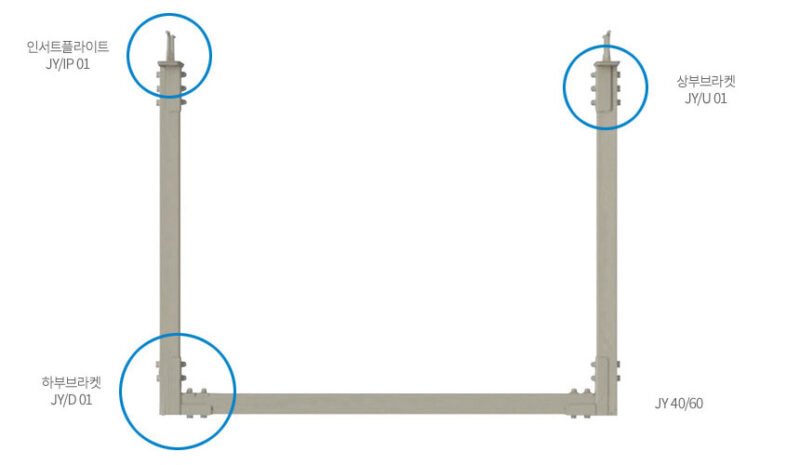

기본구성품
JY40/60
JY/IP 01
(거푸집용, 선택)
JY/IP 03
(데크용, 선택)

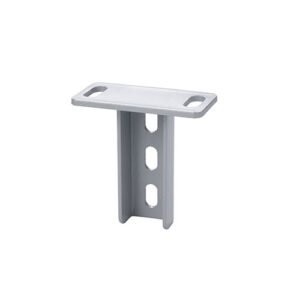

JY/U 01
상부브라켓

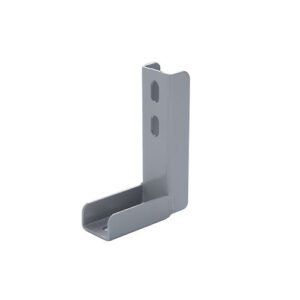

JY/D 01
하부브라켓

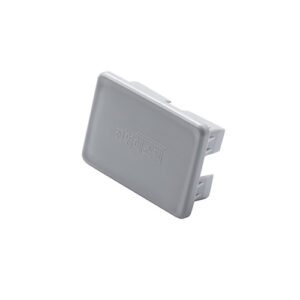

JY/C 03
마감캡
JY/E 100
고정와샤
볼트
브라켓 수량에 맞춰 소요 볼트 및 너트 제공. 요청하신 길이로 재단 가능. (재단비 추가, 기본 길이 6m)
기본구성품
JY40/60
JY/IP 01
(거푸집용, 선택)
JY/IP 03
(데크용, 선택)
JY/U 01
상부브라켓
JY/D 01
하부브라켓
JY/C 03
마감캡
JY/E 100
고정와샤
볼트
브라켓 수량에 맞춰 소요 볼트 및 너트 제공. 요청하신 길이로 재단 가능. (재단비 추가, 기본 길이 6m)
진영 시스템 찬넬 모델
– 일반 구조용 압연 강판
– 분체도장
– 신속 분해 및 조립 가능
– 초보자도 쉽게 설치 가능
– 노출부위 마감캡 사용 (마감 페인트 도색 후 사용)
– 볼트 체결력 700kg/cm

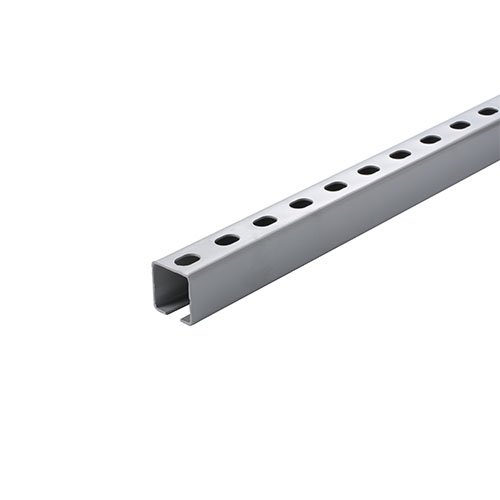

JY 38/40
· 중 량 : 2.03kg/m
· 단면적 : 2.59㎠
· 단면계수 : Wx 2.80㎠
Wy 3.21㎠
· 단면적 : 2.59㎠
· 단면계수 : Wx 2.80㎠
Wy 3.21㎠
JY 40/40
· 중 량 : 2.07kg/m
· 단면적 : 2.27㎠
· 단면계수 : Wx 2.80㎠
Wy 2.80㎠
· 단면적 : 2.27㎠
· 단면계수 : Wx 2.80㎠
Wy 2.80㎠

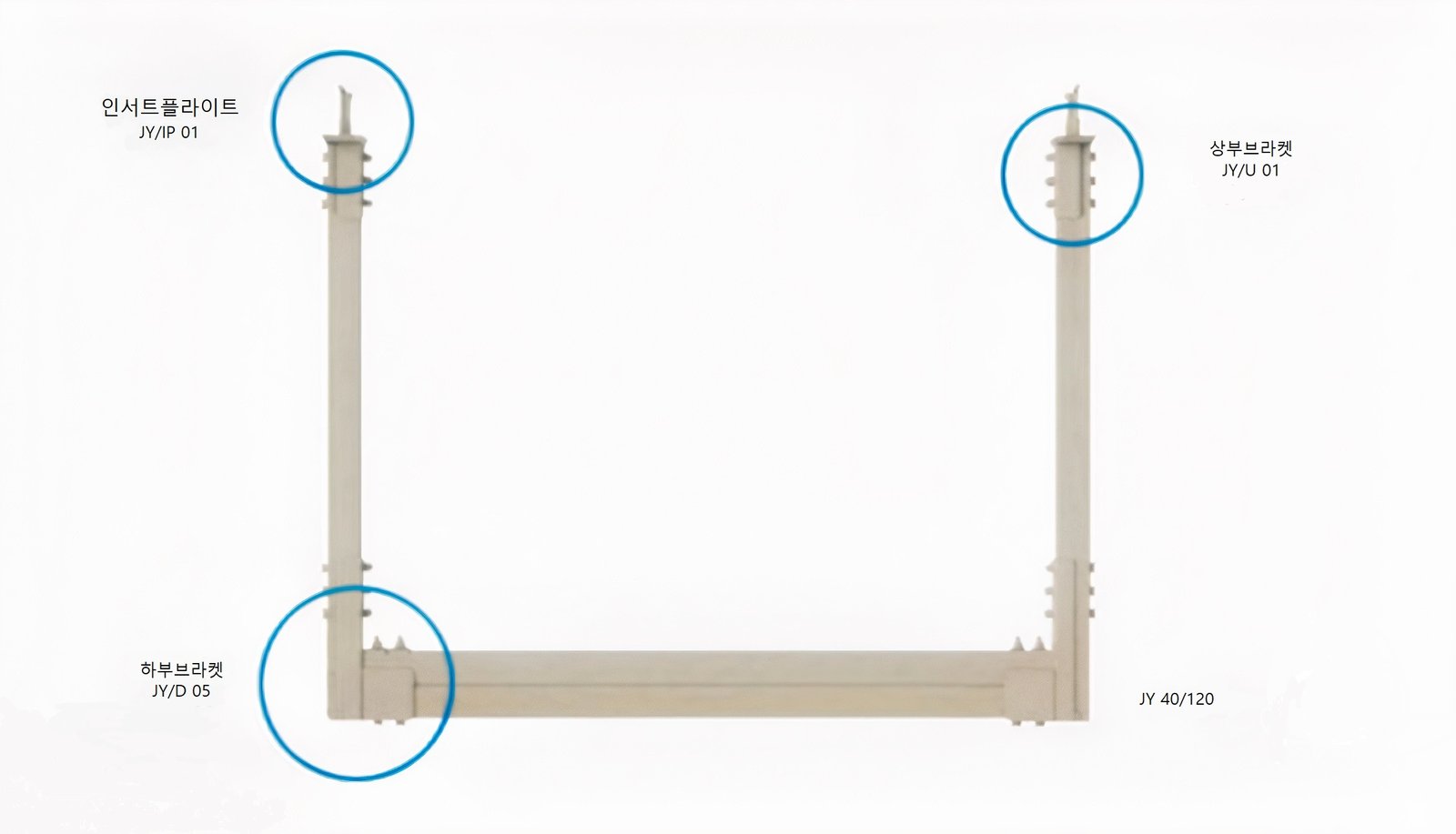

일반가대 하부확장형
기본구성품
JY40/60
JY 40/120
JY/IP 01
(거푸집용, 선택)
JY/IP 03
(데크용, 선택)
JY/U 01
상부브라켓
JY/D 01
하부브라켓
JY/C 03
마감캡
JY/E 100
고정와샤
볼트
브라켓 수량에 맞춰 소요 볼트 및 너트 제공. 요청하신 길이로 재단 가능. (재단비 추가, 기본 길이 6m)
기본구성품
JY40/60
JY 40/120
JY/IP 01
(거푸집용, 선택)
JY/IP 03
(데크용, 선택)
JY/U 01
상부브라켓
JY/D 01
하부브라켓
JY/C 03
마감캡
JY/E 100
고정와샤
볼트
브라켓 수량에 맞춰 소요 볼트 및 너트 제공. 요청하신 길이로 재단 가능. (재단비 추가, 기본 길이 6m)
진영 시스템 찬넬 모델
– 일반 구조용 압연 강판
– 분체도장
– 신속 분해 및 조립 가능
– 초보자도 쉽게 설치 가능
– 노출부위 마감캡 사용 (마감 페인트 도색 후 사용)
– 볼트 체결력 700kg/cm
JY 40/60
· 중 량 : 4.24kg/m
· 단면적 : 5.41㎠
· 단면계수 : Wx 7.78㎠
Wy 6.95㎠
· 단면적 : 5.41㎠
· 단면계수 : Wx 7.78㎠
Wy 6.95㎠
JY 40/80
· 중 량 : 5.18kg/m
· 단면적 : 6.61㎠
· 단면계수 : Wx12.16㎠
Wy 9.01㎠
· 단면적 : 6.61㎠
· 단면계수 : Wx12.16㎠
Wy 9.01㎠

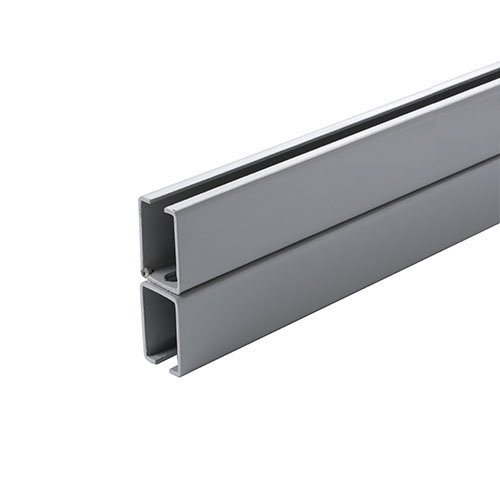

JY 40/120
· 중 량 : 8.49kg/m
· 단면적 : 10.82㎠
· 단면계수 : Wx 21.87㎠
· 단면적 : 10.82㎠
· 단면계수 : Wx 21.87㎠
